在城市建筑空间环境塑造中,商业建筑的外观设计已经成为一种标志,就如同包装一样,在商品竞争中极为重要。现代中高层建筑通常使用混凝土,钢材,玻璃和大面积板材等作为建筑主体材料。但其实,还有一种最原始的建筑材料,同样能够带来非凡的视觉、触觉体验。那就是砖块!自古以来,砖块一直是人类生活空间的基石,提供建筑外墙的装饰和保护。尤其是砌筑方法多样化和虚实对比的丰富质感,令它有着自然质朴的美学特性,并且易于维护、保存,有一定的历史地位。那么,当砖块与参数化结合起来,会有什么样的非凡的碰撞呢?
在本专题中,EasyRef 灵感行星为大家展示了各类砖墙立面的案例以及其相关建模方法,使大家不仅能够参考砖墙立面案例,同时还能深度了解如何使用参数化将其实现出来:
创造美感、秩序
虚与实,刚与柔,粗狂与细腻,历史与时尚的完美结合
“建筑(Architecture)开始于两块砖被仔细地连接在一起。(密斯·凡·德·罗)”砖瓦的发明,是人类建筑史上一个巨大的进步,从而变草苫泥垒砖为砖木结构,使人类的居住条件产生了质的飞越。红砖以粘土,页岩,煤纤石等为原料,经粉碎,混合捏练后以人工或机械压制成型,经干燥后在 900 摄氏左右的温度下以氧化焰烧制而成的烧结型建筑砖块。
红砖是由古巴比伦人发明流传世界,是传统建筑中常用的材料。随着施工技术逐渐发展,有着几何特质的砖块,可以完美的呈现出刚柔并济的立面设计,很多建筑师能够充分利用红砖的特性,为大家营造出历史感和时尚感为一体的现代艺术。

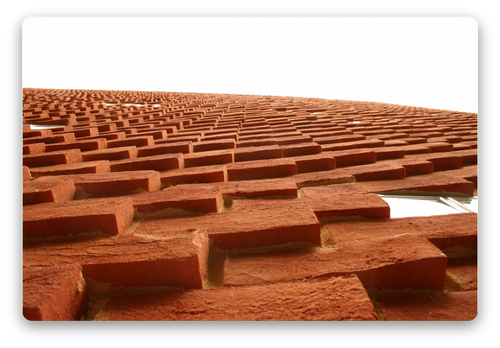

建筑师利用砖块的几何特征对建筑立面进行塑造。砖块,是一种质地坚固耐用且具有通风、散热效果的建筑材料,更是一种很好的设计元素,它以自身模块化的特性,能组成点、线面的任意组合,并且可以塑造出虚与实、刚与柔的多重形象。随着非线性建筑的兴起,复古的砖块也摩登了一把,加入了这个行列:
红砖是由古巴比伦人发明流传世界,是传统建筑中常用的材料。随着施工技术逐渐发展,有着几何特质的砖块,可以完美的呈现出刚柔并济的立面设计,很多建筑师能够充分利用红砖的特性,为大家营造出历史感和时尚感为一体的现代艺术。
建筑师利用砖块的几何特征对建筑立面进行塑造。砖块,是一种质地坚固耐用且具有通风、散热效果的建筑材料,更是一种很好的设计元素,它以自身模块化的特性,能组成点、线面的任意组合,并且可以塑造出虚与实、刚与柔的多重形象。随着非线性建筑的兴起,复古的砖块也摩登了一把,加入了这个行列:
结合当地材料、考虑节能
Sustainable house with Volcanic soil brickwork
火山土砌砖的可持续房屋
火山土砌砖的可持续房屋

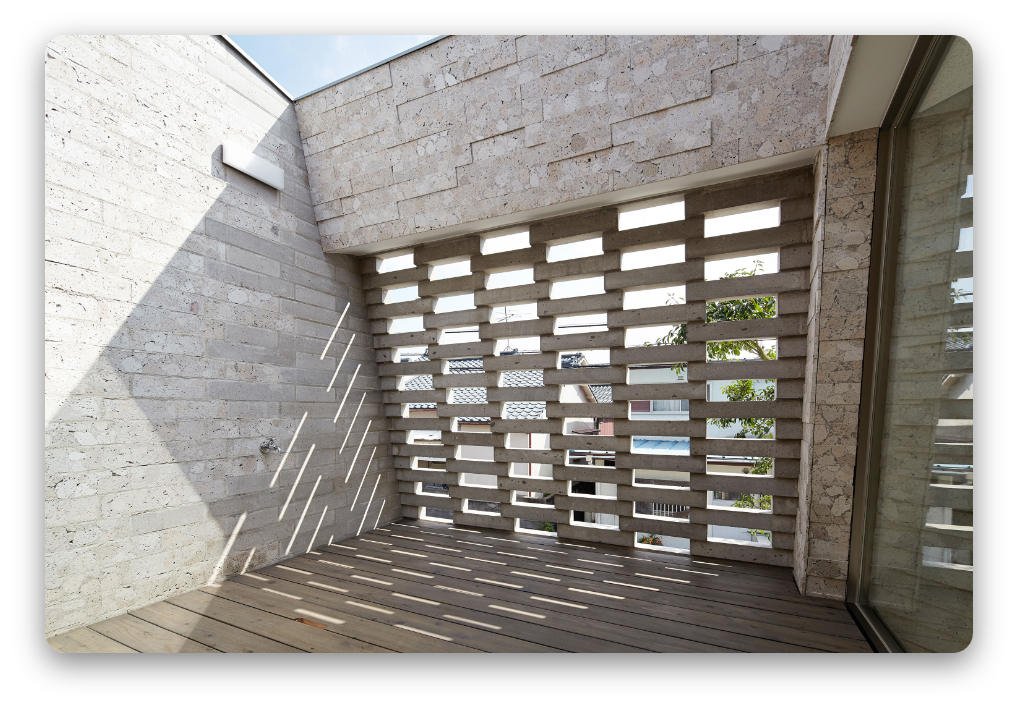

该项目的场地是在位于鹿儿岛市区附近的白砂高原上,建筑师想到了使用当地盛产的白砂制成的土房,由制成的白砂砌块作为材料。
白砂在其他地质特征中具有很多特性,例如防火,绝热,湿度调节,蓄热和轻便等。为了确保材料强度,外墙砌块使用白砂砌块,该砌块是通过将白砂颗粒和水泥混合而成的,可以改善水分对内壁块的吸附和解吸。同时,白砂这种材料也表达了当地的历史记忆。因为白砂是火山灰的土壤,这可能是由于 25,000 年前鹿儿岛湾和樱岛的火山碎屑流和喷射源的沉积所致。整个内部都被堆放在内外半空中双层墙壁上的房子,像白砂的洞穴一样,变成了包裹在土壤中的空间。

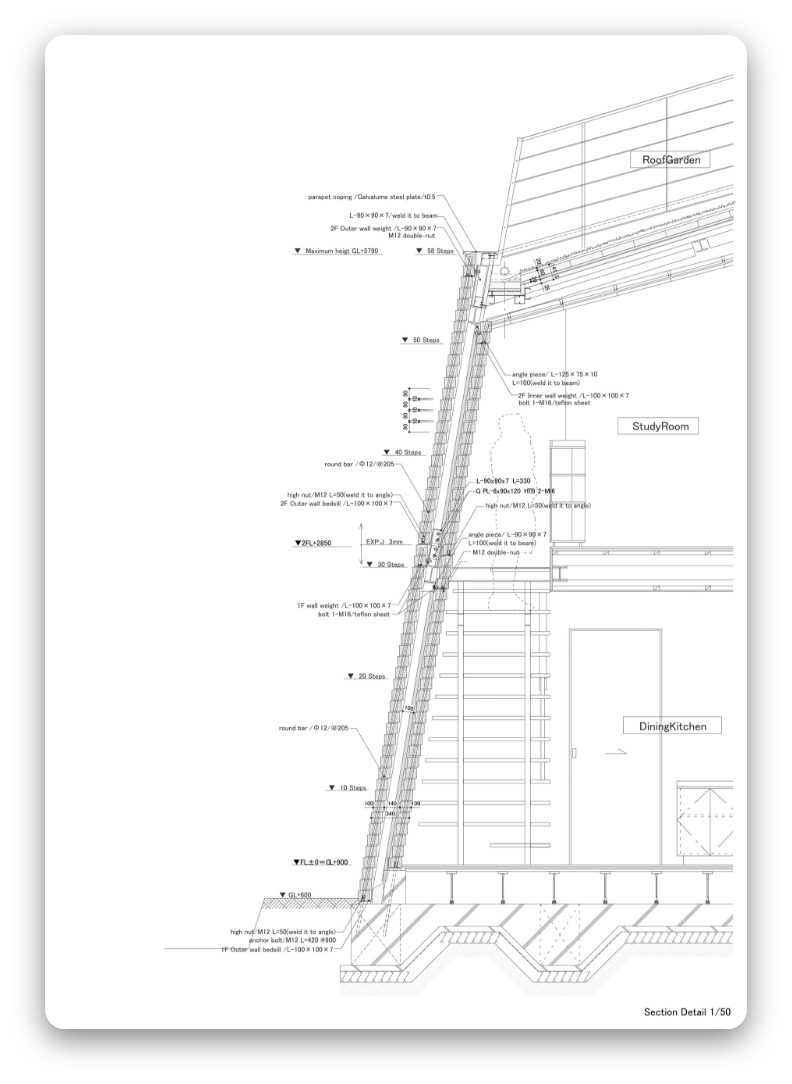

该房屋最有效的可持续发展特征是白砂街区的双层墙。此外,发挥重要作用的是在白砂砌块顶部放草的绿色屋顶.轻质的白沙砌块起着土壤的作用。这是减轻屋顶负荷的负担。除此之外,太阳能热水器面板,雨水回用蓄水系统也是重要可持续特征之一。
内外墙中间的通风则减少了内部的热负荷。 此外,内墙砖在房屋的任何房间中都像饰面一样环绕,并调节室内湿度。因此,内部寒冷凉爽,冬季温暖。全年热环境稳定。提出了在白砂高原积聚的地下资源的能源性能。而白砂之家砌块砌体重新利用了火山土壤,是新的可持续环境回收之家。
![](https://freight.cargo.site/t/original/i/c01075d971fe02c31ec1b4fd3529cc76c1691008d2fd3e2bec0a9465e6b8c1f4/-3.png)
参数化设计与建造
砖墙的参数化,有两个大类,一个是在 Rhino 中利用
Brick Design 插件,
另一个则是通过 Grasshopper 来完成。
而形式上,基本是使用吸引点,曲线和图像使砖墙变形。
另一个则是通过 Grasshopper 来完成。
而形式上,基本是使用吸引点,曲线和图像使砖墙变形。

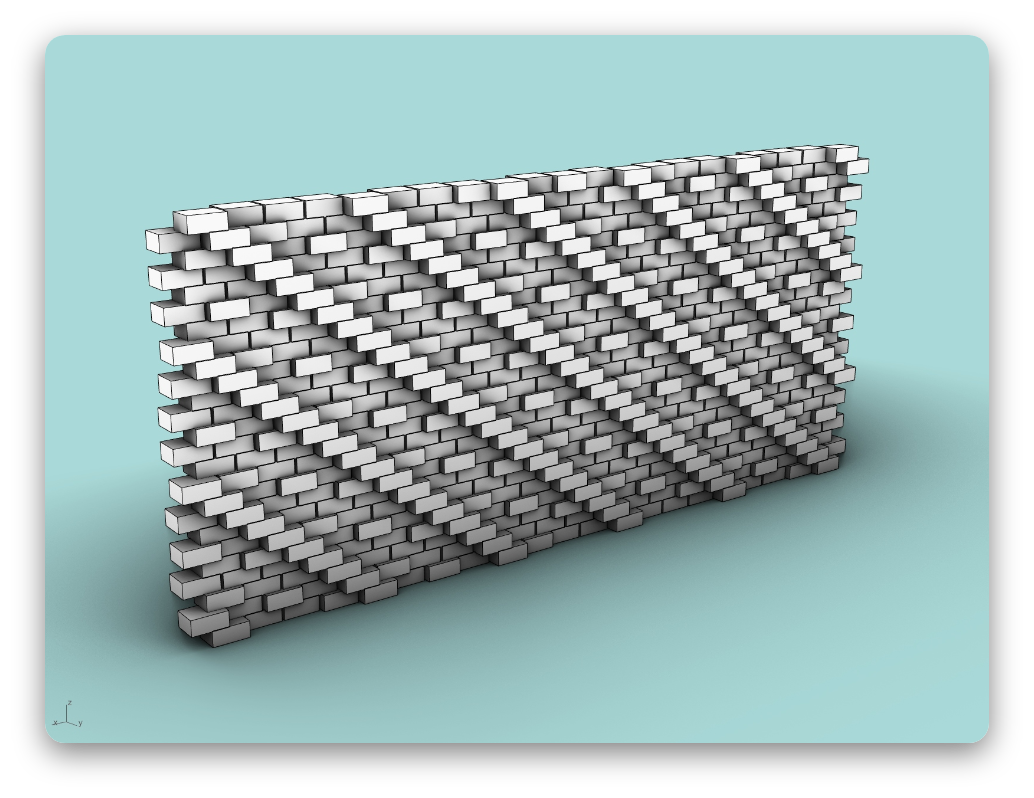

利用 Rhino 的 Brick Design 生成砖墙样式
我们将探讨 Brick Design 插件的选项,以及如何使用它来生成参数墙,然后我们将使用吸引点,曲线和图像使砖墙变形。
![](https://freight.cargo.site/t/original/i/a35eecb905067bcde86d64bde1e7ae645a6a6d5c766d91f0d8e4f6d2366e4b3a/Image.png)
![](https://freight.cargo.site/t/original/i/531067ecc132b24d483c08ee4040ae999687526158e6588b7a2e99300aa3228b/Image.png)
![](https://freight.cargo.site/t/original/i/ed366b3f3960528e4aa42908cdab288015bb2a5cceca36bf841f8ecde280ffd8/Image.png)
![](https://freight.cargo.site/t/original/i/a29c374c6a8db45d1307597e6ccf567f87f6b80c84ad659d99f58a53db314ddd/Image.png)
![](https://freight.cargo.site/t/original/i/1e430a4d52db948c3d1c112ed066876bf10a62334c51c07a3d4622d662539c36/Image.png)
利用 Grasshopper 生成砖墙样式

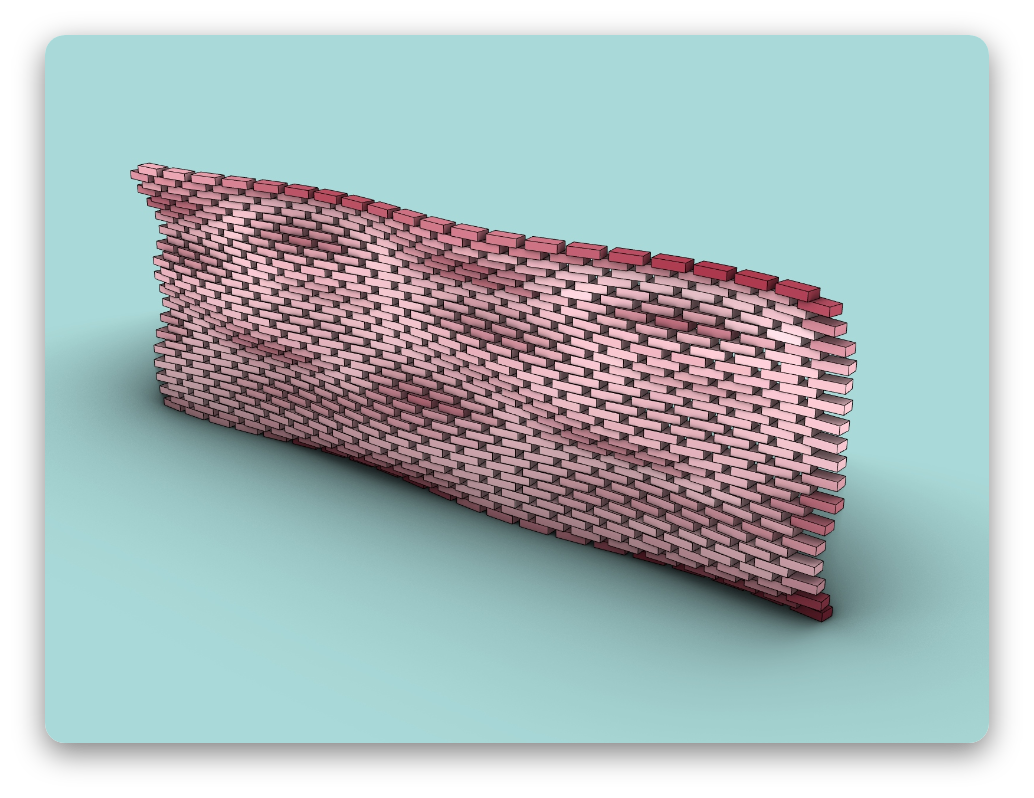

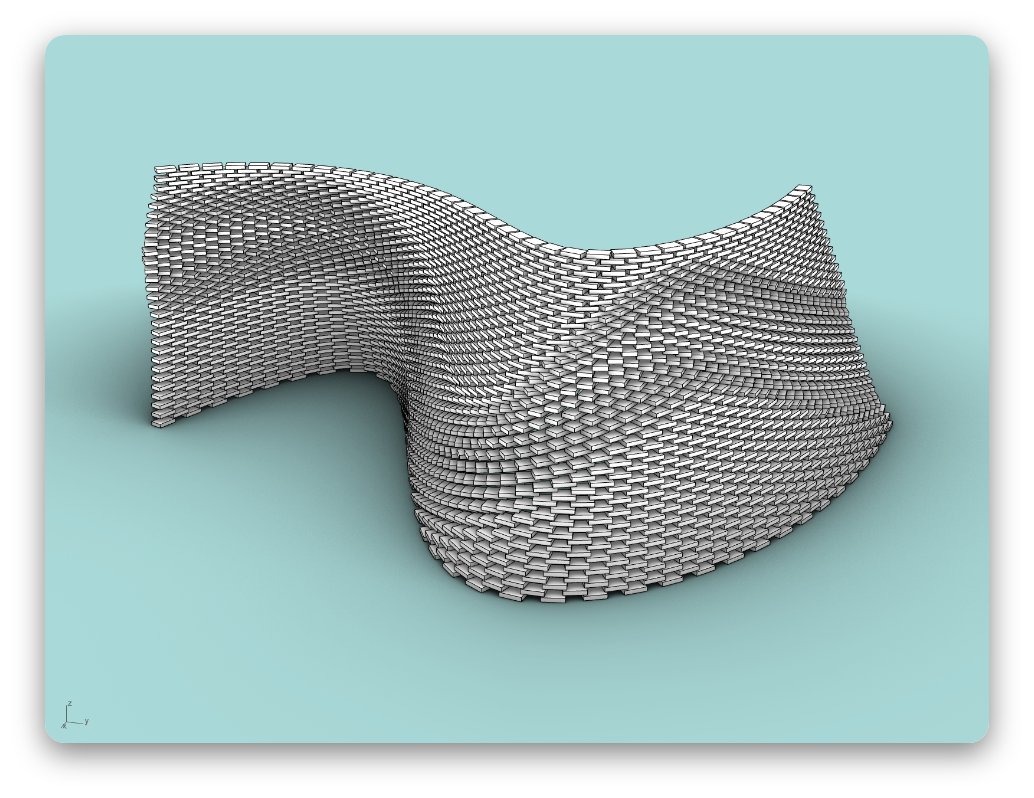

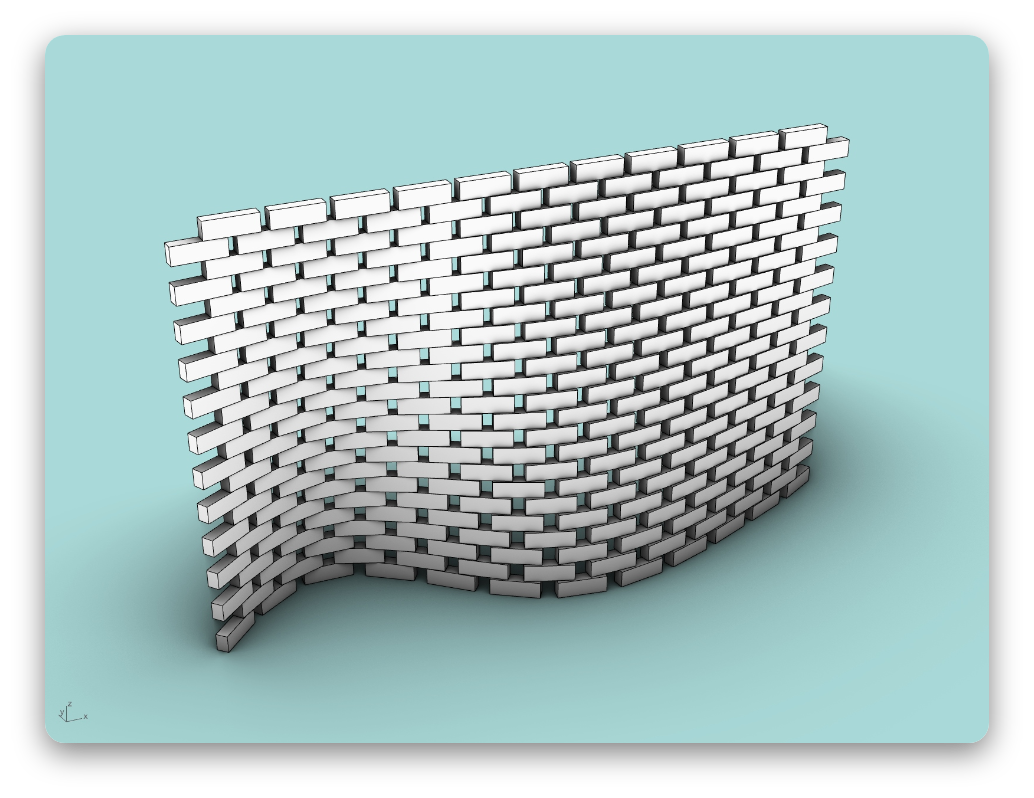

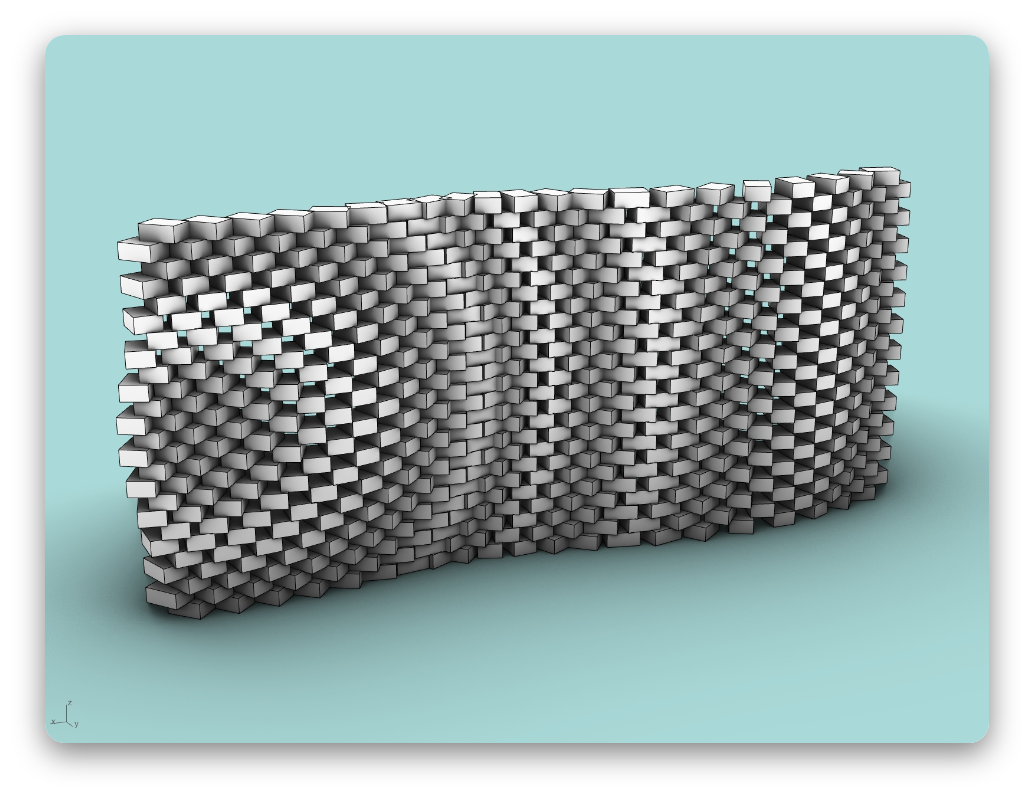

我们以一个典型的曲面砖块排列为例:
![](https://freight.cargo.site/t/original/i/f0b32b11de0eb4d79be39d66f28957a4f95384583460415632ca2eecee8d3418/Image.png)
-

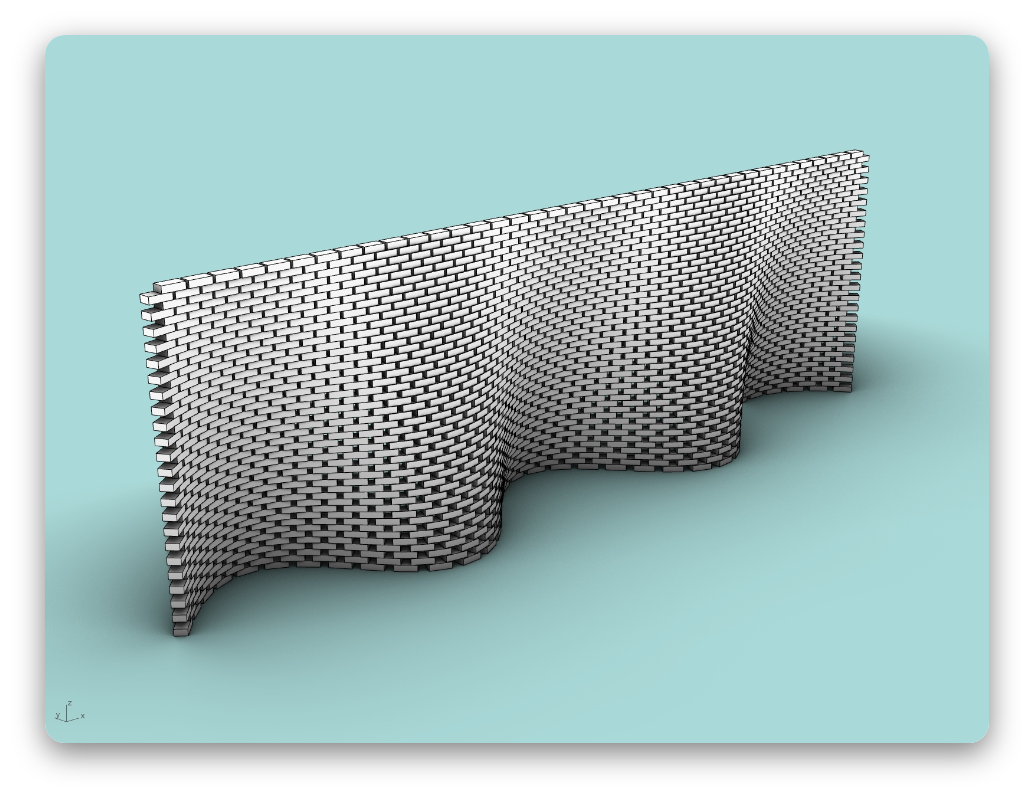

将平坦或弯曲的表面转换为砖墙。
-
砖的生成将基于我们将首先设置的砖的尺寸。
-
定义砖块尺寸后,我们将根据砖块高度提取表面轮廓。
-
提取的曲线将分为相等的段数。
-
使用拆分树组件,我们将分离奇数和偶数分支数,以应用两个相反的布尔模式。
-
在下一步中,我们将提取第二个分割点,该分割点将用作使用“Orient Component”放置砖块的平面的原点。
![](https://freight.cargo.site/t/original/i/e280f65907937dc4f1659c0e997d652ef886bc3f4099d44e37469589fbe44dca/Image.png)
-
使用吸引点最终输出包含两个不同的结果。
-

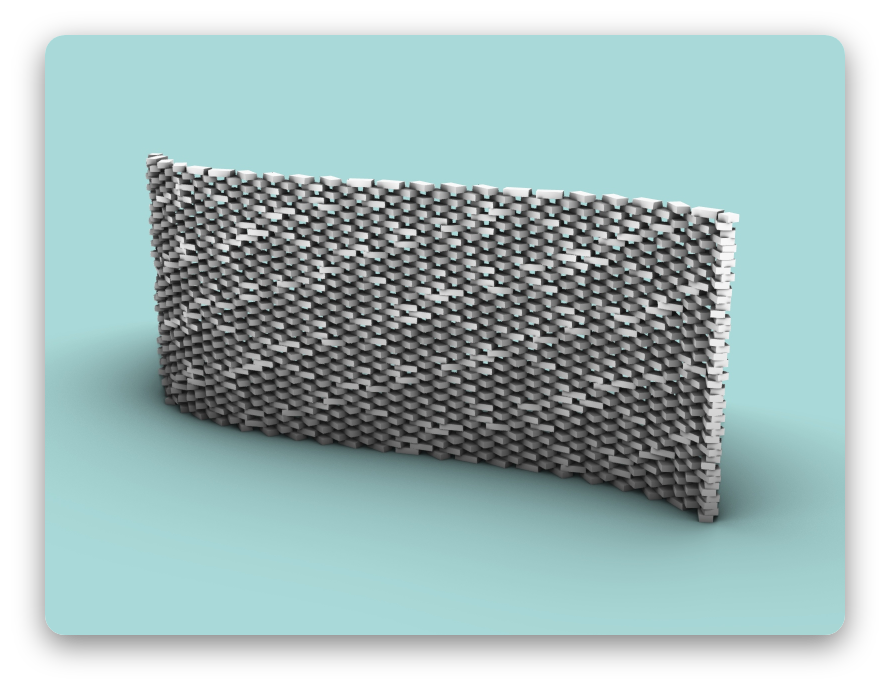

在第一种方法中,我们将使用多个吸引点。根据它们的位置和我们设置的范围,将砖块旋转。
-

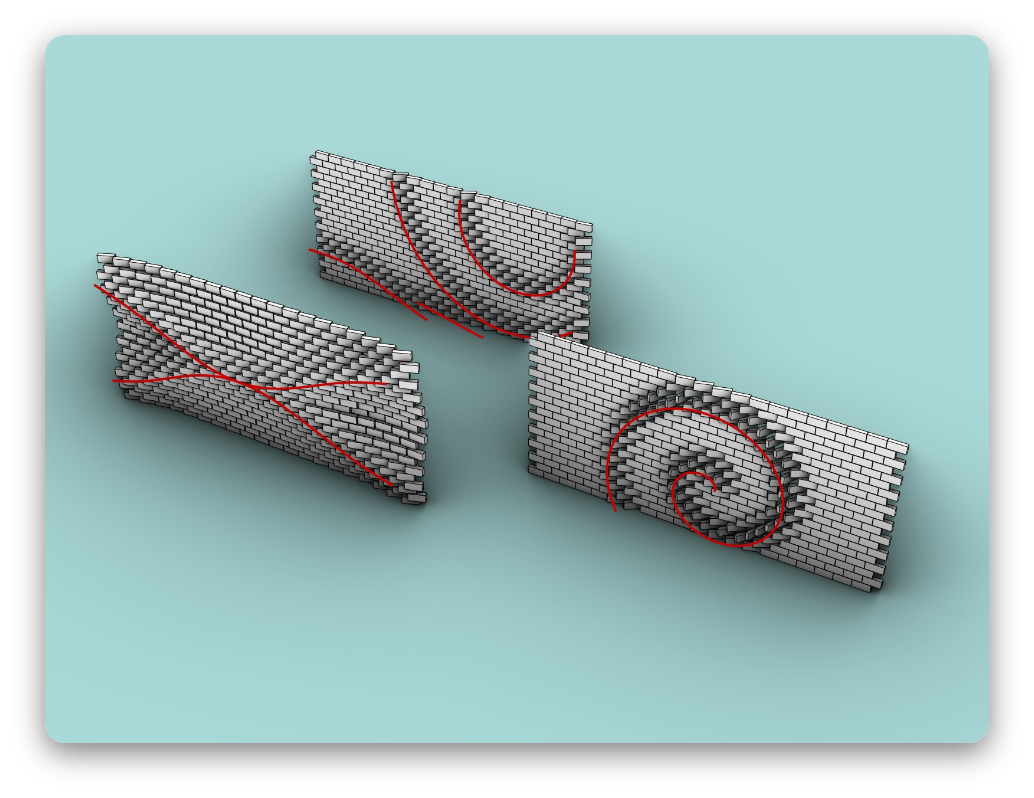

另一种方法是将曲线用作吸引曲线。砖块将根据与曲线的接近程度进行旋转。
![](https://freight.cargo.site/t/original/i/f92f2c4728b1c219d1664d80558f6e64c3d24c6cebc7bbf086ea54249afe0762/Image.png)
![](https://freight.cargo.site/t/original/i/b2e92fa35905f40b82bbd64dd84037fa2ef6870e3f882202ffe432be79a85fc4/Image.png)
![](https://freight.cargo.site/t/original/i/6bee55e0bbd28e54842984c1aa82bbdfbd4eb4ad419e17f61a97bd4550badd7d/Image.png)
![](https://freight.cargo.site/t/original/i/a0217e7cfc8c1745c44bebcfb9ba71aa22ae092f75d9712878470f97b2c1dee8/Image.png)
相同的技术,可以派生出不同的造型,甚至同一种造型,也可以有不一样的解法。
![](https://freight.cargo.site/t/original/i/a8270dd165d6a72dbdd5afd67cb583238e47fef614df499a6ba0fcacbfd37a70/Image.png)
砖墙颜色图案也可以被定义
![](https://freight.cargo.site/t/original/i/4e8f4e84bdf409ad5b25c4eff86a71ed1d647bba56e716c4518561416597d4f5/Image.png)
甚至可以根据曲线造型自适应不同的砖块大小
![砖墙-距离判断](https://freight.cargo.site/t/original/i/b080d8d801fcd6c6375eddec71e3f3ee3390c71768d3b9dda20202616988c9c5/Image.png)
![砖墙-判断对错](https://freight.cargo.site/t/original/i/5220ac4226a55c58efb9616c064cde92d3397c3b91f12eb5d91a3f6c008f0ab2/Image.png)
![砖墙-剔除第 N 个元素](https://freight.cargo.site/t/original/i/55be34b2d3e1198c81bc61fd45d698f0ede10559595b1ff93468f0286b14f0b7/Image.png)
![砖墙-图像采样器(Image Sampler)](https://freight.cargo.site/t/original/i/3c6b9310a6a6aed0be76f0b0288b16aaee8a31b04976be96e752050ecc98b522/Image.png)
![砖墙-正弦函数](https://freight.cargo.site/t/original/i/b4dd69963fcf20e0aa1d3ed8ee77302791a953323ea71a74ccc57af8086a65e8/Image.png)
![砖墙-Split List](https://freight.cargo.site/t/original/i/7c883b16b038224860cac886d38880447ff62bcd2843ab868539e32b1eb31288/Image.png)
来一组不同算法的样式,砖墙也可以多种多样。
![](https://freight.cargo.site/t/original/i/e61d39afbf579abe8d47ed912a9d22dfe89b463c6340490a871fa26b5b3aa14e/Image.png)
![](https://freight.cargo.site/t/original/i/c32fe1fa5b5e501d4e5b1ae967e6541f484bc72a1d07a73274a43ed51fdcfedf/Image.png)
如果妳只对砖块排列感兴趣的话。
妳对理论部分感兴趣,来这里看看各家的学术论文。Keywords: 3D Printing, Digital Fabrication, Additive
Manufacturing, Robotics...
砖墙与参数化结合形成的外立面,并不是简单的搭建,而是让这些简单质朴的建筑材料发挥出更大的作用。
它们不仅实用,还美观大气。仅仅改变几个简单的参数,就可以根据妳的想法随心所欲的产生各类形状,想要了解更多砖墙立面吗?点击了解更多~
